三層網絡交換板

一．概述

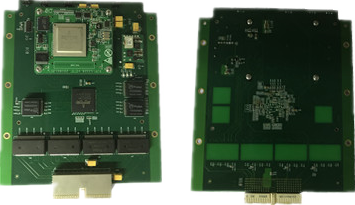

KSENT17三層交換板基于以太網路由及交換核心模塊實現，核心模塊體積小巧，在10X8厘米的結構上，實現最高支持17個千兆電口，支持豐富的三層交換功能，可以滿足當前越來越復雜的網絡交換功能需求，可輸出相應的網絡端口狀態信息，以及網絡配置管理串口。
支持通過網絡或串口進行網絡配置管理。八口三層交換板采用SAMTEC的LTH-LST系列超薄型板對板連接器，100PIN，型號： LTH-050-01-G-D-A，板對板間距只有2.31mm，極大縮小了系統空間。
八口三層交換板采用沉金工藝，100%工業寬溫元件制造，電路板符合 IPC 標準。電磁兼容性達到 4 級，工作溫度-40～85 度，平均無故障工作時間超過 100 萬小時，功耗不超過 15 瓦。

一．技術指標

2.1 基本性能

1) 17個10/100/1000Mbps 以太網接口
2)        各端口具備二層線速吞吐能力，所有端口均實現雙向線速交換，在關閉所有網絡協議條件下，10M/100M/1000M端口可實現雙向1000 Mbps數據交換，線速交換不丟包。
3)        MAC地址表大小：16K；支持巨幀：9.6K字節；
4)        交換延遲 <10us，交換帶寬容量：128Gbps；
5)        支持協議包括：

l IEEE 802.3 10Base-T
l IEEE 802.3u 100Base-TX 和100Base-FX
l IEEE 802.3z 1000Base-X
l IEEE802.3ab 1000Base-T
l IEEE 802.3x Flow Control（流量控制）
l IEEE 802.3ad LACP (鏈路匯聚控制協議)
l IEEE 802.1p COS (服務等級)
l IEEE 802.1Q VLAN（虛擬局域網）
l IEEE 802.1W RSTP (快速生成樹協議)
l IEEE 802.1s MSTP (多生成樹協議)
l IEEE 802.1AB LLDP (鏈路層發現協議)

2. 2 組網管理與鏈路聚合特性要求

1)        支持雙冗余端口。
2)        支持 IEEE802.1w 快速生成樹協議、IEEE802.1s 多重生成樹協議和
IEEE802.1d 生成樹協議。
3)        支持手動、自動（IEEE 802.3ad）鏈路聚合。
4)        支持以太網環網協議。
5)        支持以太網鏈路檢測機制。

2. 3 虛擬局域網特性要求

1)        支持基于端口的 VLAN。
2)        支持基于 IEEE802.1q 協議的 VLAN，便于實現網絡隔離。
1)        支持最大 VLAN 數目：4096。

2. 4 組播特性要求

1) 支持IGMP V1/V2/V3組管理協議。
2) 支持 IGMP Snooping 機制。

2. 5 服務質量特性要求

1)          支持多層流分類，可基于 MAC、IP 及應用類型來標識設定數據報文的優先級，并支持 IEEE802.1P/DSCP 規范。
2)        支持輸入/輸出端口隊列調度機制，端口隊列數： ≥8 個。
3)        支持擁塞避免機制；支持對不同優先級業務進行調度及網絡擁塞控制策略的QOS服務質量；
4)   轉發延遲≤30us，延遲抖動≤20us。
5)   支持 802.3X 流量控制。

2. 6 網絡監控、管理和安全特性要求

1)        支持全端口鏡像功能，鏡像口能監控到本機所有其余端口的輸出或輸入數據包，便于在線調試；。
2)        支持 sFlow 等流量統計。
3)        支持 CLI、Telnet、Web 等管理方式。
4)        支持SNMP網絡管理協議。
5)        具備廣播風暴抑制功能。
6)        支持命令行分級保護，支持硬件ACL流過濾功能，可基于MAC地址、IP協議的訪問控制。
7)        支持 MAC 地址認證，可根據 IP 地址或 MAC 地址查找用戶所接交換機的物理端口，為網絡管理者提供安全監管功能。
8)        支持 802.1X 安全認證。

2. 7 三層路由特性

1)        支持 VRRP。
2)        支持 ICMPv4、ICMPv4 重定向等協議。
3)        支持 RIP、OSPF 等路由協議。
4)        支持 PIM 組播路由協議。
5)        交換機具有VLAN隔離和三層交換路由功能，可為各應用分系統劃分不同VLAN，增加業務安全性。

一．電氣及結構

3.1 電氣指標

一. 電源：寬電源輸入范圍：8~16V，最大功耗15W；
二．環境指標
1. 工作濕度：0%-80% RH非凝結；
2. 工作溫度：-40˚C~70˚C；存儲溫度：-50˚C~85˚C；
