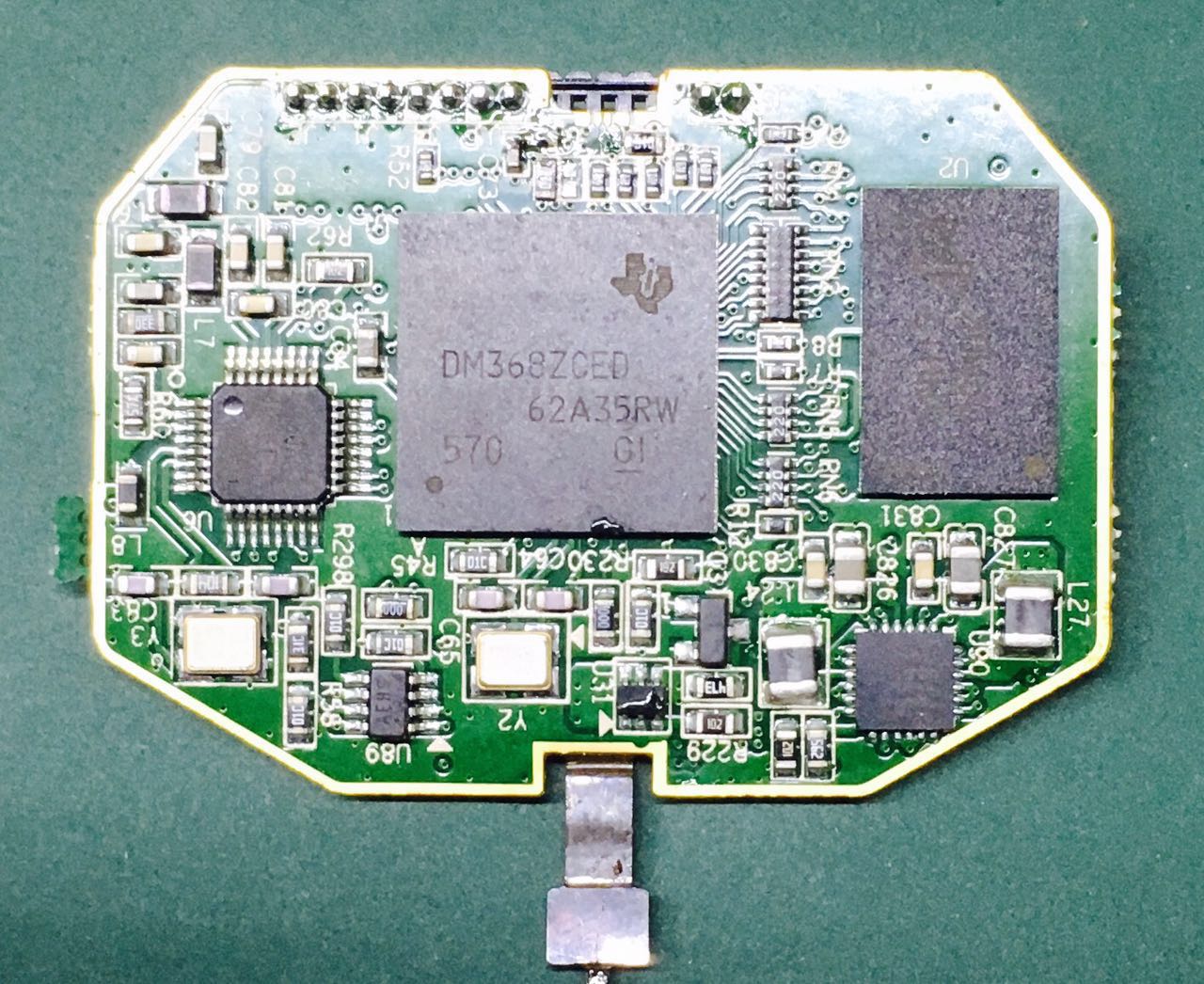

DM368視頻編碼模塊








  產品概述

  DM368視頻編碼模塊是基于TI的 達芬奇系列處理器DM368開發的視頻編碼傳輸平臺,支持單路PAL視頻采集,H264編碼,及網絡/SPI等方式的傳輸,可廣泛應用于視頻監控、單兵圖傳、無人機圖傳、工廠自動化、機器視覺、醫學影像、嵌入式計算等。

  功能特征

  1. 處理器內部集成ARM 核ARM926EJ-S,工作頻率300MHz,16 KB 指令高速緩存、8 KB 數據高速緩存、8 KB ROM 以及32 KB 程序/數據緩存;

  2. 內部集成視頻圖像協處理器引擎HDVICP 和MJCP,支持最高1080p,30fps的高清視頻編碼,格式包括H.264、MPEG4、MPEG2、MJPEG、JPEG 和WMV9/VC1 ;

  3. 視頻處理子系統VPSS,由獨立的視頻處理前端VPFE(ISIF) 和視頻處理后端VPBE 組成。其中,VPFE提供靈活的視頻輸入接口,用于支持多種類型的CCD/CMOS圖像傳感器;VPBE支持RGB/YUV 數字信號輸出和PAL/NTSC 制式的復合視頻信號輸出,用于支持多種類型的顯示設備;

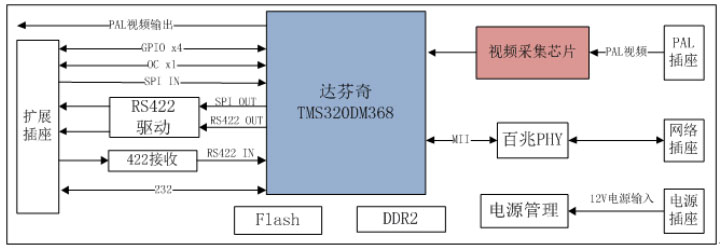

  4. 板載外部接口包括:

  a) 一路PAL視頻采集接口,可支持720x576;

  b) 1路帶差分驅動的SPI接口;

  c) 1路10/100M網絡接口;

  d) 2路RS232接口;

  e) 1路RS422接口;

  f) 4路GPIO接口;

  5. 可實現視頻相關功能主要包括:

  a) 單路PAL視頻H264編解碼;

  b) 通過串口/SPI等多種方式獲取高度、位置等信息,進行實時視頻疊加;

  c) 支持網絡/SPI等多種方式的視頻數據傳輸;

  6. 環境參數: -40℃ - 80℃,所有外部接口均進行ESD保護,可適應各種復雜的應用環境;

  7. 可根據客戶實際需求進行軟硬件定制開發。
